อุปกรณ์อิเล็กทรอนิกส์เบื้องต้น

อุปกรณ์อิเล็กทรอนิกส์เบื้องต้น

มัลติมิเตอร์ (Mutimeter)

เป็นเครื่องมือวัดที่มีประโยชน์มาก เพียงแต่ปรับหมุนสวิตซ์ก็สามารถตั้งเป็นโวลต์มิเตอร์ แอมมิเตอร์ หรือโอห์มมิเตอร์ แต่ละแบบสามารถเลือกพิสัยการวัดได้หลายระยะและเลือกไฟฟ้ากระแสสลับ (AC) ไฟฟ้ากระแสตรง (DC) บางชนิดมีคุณสมบัติการวัดเพิ่มเติม เช่น วัดค่าความจุ วัดความถี่ และทดสอบทรานซิสเตอร์ เป็นต้น

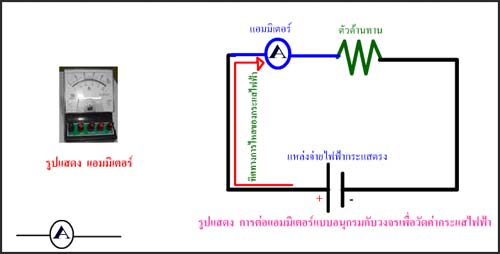

แอมมิเตอร์ (Ammeter)

เป็นเครื่องมือวัดที่ใช้วัดกระแสไฟฟ้าในวงจรไฟฟ้า โดยนำแอมมิเตอร์มาต่ออนุกรมกับวงจรไฟฟ้าซึ่งสามารถวัดไฟฟ้ากระแสตรงได้

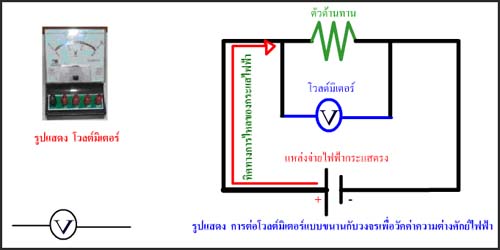

โวลต์มิเตอร์ (Voltmeter)

เป็นเครื่องมือวัดที่ใช้วัดความต่างศักย์ไฟฟ้าในวงจรไฟฟ้า โดยนำโวลต์มิเตอร์มาต่อขนานกับวงจรไฟฟ้าซึ่งสามารถวัดไฟฟ้ากระแสตรงได้

ตัวต้านทาน (Resistor)

เป็นอุปกรณ์ทำหน้าที่ตานการไหลของกระแสไฟฟ้าโดยใช้ได้ทั้งไฟฟ้ากระแสตรงและไฟฟ้ากระแสสลับ  ถ้าความต้านทานมากกระแสไฟฟ้าจะไหลผ่านตัวต้านทานได้น้อย ถ้าความต้านทานน้อยกระแสไฟฟ้าจะไหลผ่านตัวต้านทานได้มาก

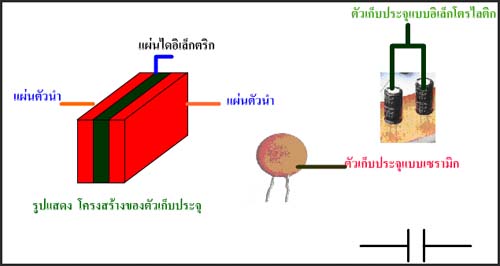

ตัวเก็บประจุ (Capacitor or Condenser)

มีคุณสมบัติในการเก็บประจุไฟฟ้า เกิดจากการที่มีแผ่นโลหะสองแผ่นวางอยู่ใกล้ ๆ กัน แต่ไม่แตะถึงกันโดยมีแผ่นไดอิเล็กตริกซึ่งมีลักษณะเป็นฉนวนกั้นอยู่ระหว่างแผ่นโลหะทั้งสอง

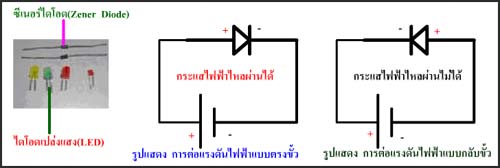

ไดโอด (Diode)

ทำมาจากสารกึ่งตัวนำมีขนาดเล็ก มีขั้วต่อออกมาใช้งาน 2 ขั้ว มีคุณสมบัติยอมให้กระแสไฟฟ้าผ่านได้ทางเดียวเมื่อป้อนแรงดันไฟฟ้าตรงขั้วและจะไม่ยอมให้กระแสไฟฟ้าผ่านได้เมื่อป้อนแรงดันไฟฟ้ากลับขั้ว โดยมีลักษณะ ดังรูป

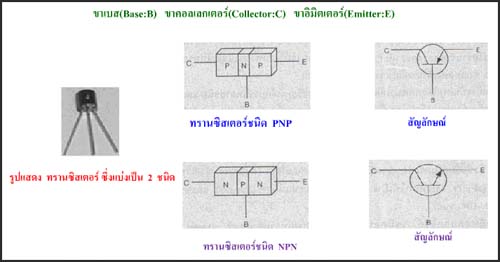

ทรานซิสเตอร์ (Transistor)

เป็นอุปกรณ์สารกึ่งตัวนำชนิด 3 ตอนต่อชนกัน โดยใช้สารกึ่งตัวนำชนิด P และชนิด N ทรานซิสเตอร์ต้องสร้างให้ตัวนำตอนกลางแคบที่สุด มี่ขาต่อออกมาใช้งาน 3ขา

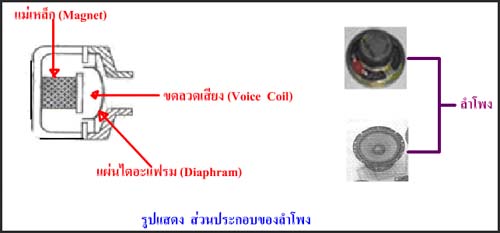

ลำโพง (Speaker)

มีหน้าที่ในการเปลี่ยนสัญญาณเสียงในรูปของพลังงานไฟฟ้าให้เป็นพลังงานเสียงที่หูเราสามารถรับรู้ได้โครงสร้างของลำโพงทั่วไปมีส่วนประกอบตามรูป

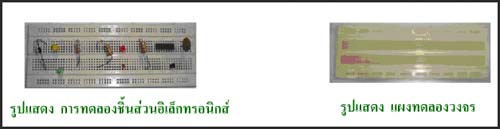

แผงทดลองวงจร (Project Board)

เป็นพื้นที่ทดลองเสียบชิ้นส่วนอิเล็กทรอนิกส์เบื้องต้น สะดวก รวดเร็ว ก่อนนำไปใช้งานจริง โดยไม่ต้องอาศัยหัวแร้งในการบัดกรี

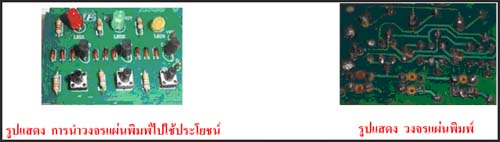

วงจรแผ่นพิมพ์ (Printed Circuit Boards)

วงจรแผ่นพิมพ์หรือแผ่นปริ้นท์ เป็นแผ่นพลาสติกที่ผิวด้านหนึ่งถูกเคลือบด้วยแผ่นทองแดงบางเพื่อใช้ทำลายพิมพ์วงจรและทำให้เกิดวงจรขึ้นมา ใช้เป็นลายตัวนำในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ เข้าด้วยกัน เกิดเป็นวงจรต่าง ๆ ตามต้องการ

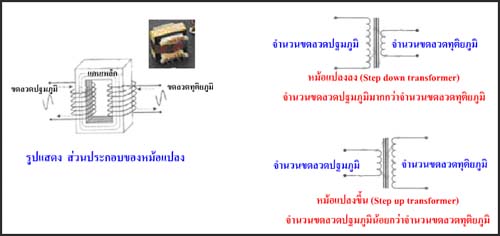

หม้อแปลง (Transformer)

มีลักษณะเป็นขดลวดทองแดงอาบน้ำยาที่พันอยู่บนแกนตั้งแต่ 2 ชุดขึ้นไป ทำหน้าที่ผ่านแรงดันไฟฟ้า จากขดลวดชุดหนึ่งไปยังอีกชุดหนึ่งโดยการเหนี่ยวนำทางเส้นแรงแม่เหล็กไฟฟ้า ตามรูป

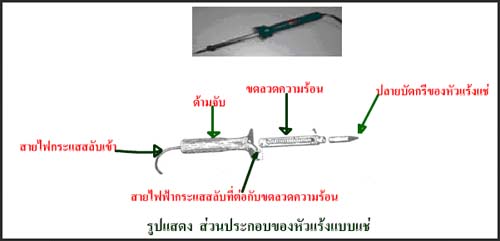

หัวแร้ง (Electric Soldering)

เป็นเครื่องมือที่เปลี่ยนแรงดันไฟฟ้าให้เป็นพลังงานความร้อน เพื่อใช้ในการเชื่อมหรือถอดอุปกรณ์ทางอิเล็กทรอนิกส์เรียกว่า “การบัดกรี” โดยมีส่วนประกอบตามรูป

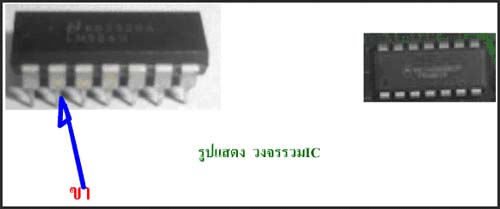

วงจรรวม IC (Integrated Circuit)

เป็นอุปกรณ์รวมการทำงานของทรานซิสเตอร์ ไดโอด รีซิสเตอร์ และอุปกรณ์สารกึ่งตัวนำอื่น ๆ เข้ารวมเป็นชิ้นเดียวกันและมีขาออกมาภายนอกสำหรับป้อนแหล่งจ่าย มีหลายชนิดแล้วแต่หน้าที่การทำงาน

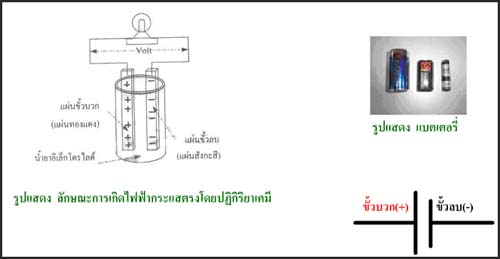

แบตเตอรี่ (Battery)

เป็นแหล่งพลังงานไฟฟ้ากระแสตรง เป็นเซลล์ไฟฟ้าที่ใช้พลังงานหมดแล้ว ไม่สามารถนำมาประจุใหม่ได้อีก การสร้างแบตเตอรี่โดยการนำแผ่นทองแดงและแผ่นสังกะสีจุ่มลงในน้ำยาอิเล็กโตรไลด์ทำให้เกิดปฏิกิริยาทางเคมี
